Сборка
Изучив корпус как следует, можно приступать и к сборке системы, чтобы оценить преимущества конструкции на практике. А то и выявить какие-нибудь ускользнувшие от внимания недостатки.
Большое разнообразие портативных аккумуляторов «повербанков», для продления срока автономной работы мобильных устройств на сегодняшний день присутствует на рынке периферийных устройств. Отличаются они друг от друга в основном дизайном, количеством выходов USB и типом используемых элементов питания. В данном материале речь пойдет о новинке компании 3Cott – портативном аккумуляторе емкостью 7800 мА·ч 3C-PB-78CR2L-B имеющий, помимо обычных интерфейсов, разъем для чтения карт памяти SD (карт-ридер) и светодиодный фонарь.
12 лет доступного качества
Это предприятие было основано в 2006 году в Гонконге. У ее руля собрались специалисты, посвятившие большую часть своей жизни IT индустрии. Опыт работы большинства из них превышал 15 лет. Первым изделием, которое стала производить компания, были обычные компьютерные мыши. Затем было освоено производство более сложной и высокотехнологичной продукции.
В своей работе фирма руководствуется главным принципом – «качество по доступной цене». Это позволяет ей не просто оставаться на плаву, а постоянно совершенствоваться, иметь стабильный доход, осваивать новые рынки.
На данный момент в ассортименте продукции компании имеются геймпады, портативные аккумуляторы, источники бесперебойного питания, корпуса ПК и блоки питания к ним.
Все это произведено в соответствии с международными стандартами, а качество изделий этой фирмы является одним из лучших в своем сегменте.
Стабилизаторы и ИБП в каждом офисе или доме, где есть ПК, ноутбук или подобный гаджет, не обойтись без стабилизатора или источника бесперебойного питания (ИБП). Они всегда защитят электрическую сеть от любого несанкционированного скачка напряжения.
Любая домашняя техника боится этого. Причин может быть несколько – высоковольтные выбросы, радиочастотные либо электромагнитные помехи. Это все представляет опасность для ПК, особенно если он находится в этот момент в работе. Прерывание процесса записи данных может привести к повреждению жесткого диска или всей файловой системы. Вполне реальны перспективы безвозвратной утраты важных документов, фотографий или нужного доклада.
Во избежание возникновения такой ситуации, следует позаботиться о создании дополнительного резерва электроэнергии, который всегда будет «под рукой» и создаст подушку безопасности, когда это будет нужно.
Иногда бывает так, что подача электроэнергии полностью не прекращается. Нередки колебания напряжения, в ходе которых сеть перегружается. Тогда ПК и другая бытовая техника может получить повреждения.
Технические характеристики 3Cott 3C-PB-78CR2L-B
Тип: Портативный аккумулятор
Совместимость по бренду: Универсальный
Совместимость по модели: Универсальный
Емкость элемента: 7800 мА·ч
Сила тока: 2.1 A / 1 A
Количество в упаковке: 1
Особенности: Встроенный карт-ридер
Двойной светодиодный фонарик
Дополнительно: LED-индикатор емкости заряда
Защита от короткого замыкания, перезарядки и полной разрядки
Совместим с iPhone 5/4, iPad 3/4, Nokia Lumia, Samsung Galaxy, Galaxy Note, Sony Xperia Z, HTC One, LG Nexus, Optimus G
Комплект поставки Аккумулятор, USB-кабель для карт-ридера, кабель для подзарядки с 6 переходниками.
Размеры (Д х Ш х В): 80 мм х 70 мм х 20 мм
Размеры упаковки:100 x 160 x 40 мм
Вес в упаковке: 0.4 кг
Тестовая конфигурация и тестирование
1. Электронная нагрузка
2. Мультиметр APPA
3. Смартфон Xiaomi Redmi Note2 (литий-ионный аккумулятор 3040 мА·ч)
4. Смартфон iPhone 5S (литий-ионный аккумулятор 1560 мА·ч)
Запись показаний производилась с помощью цифрового мультиметра APPA (модель внесена в госреестр) с интервалом 1 раз в 5 секунд, и электронной нагрузки, позволяющей смоделировать разряд тестируемого устройства, используя различные параметры, т.к. индикация самого портативного зарядного устройства не позволяет с высокой точностью определить уровень падения напряжения на установленном элементе питания в процессе работы. Все заряжаемые устройства на момент подключения имели заряд не более 10%.
Упаковка и комплектация
Устройство поставляется в пластиковой упаковке, снабженной петелькой для подвеса на витрину, на сторонах нанесены технические характеристики и список приблизительной совместимости с различными устройствами (переходники для подключения входят в комплект). Упаковка компактна и не подразумевает вскрытия до покупки. Прозрачный пластик на лицевой стороне позволяет рассмотреть само устройство, не извлекая его.
Корпус повербанка выполнен из металла, довольно приятный на ощупь, матовый, с пластиковыми вставками с торцов. Вес небольшой, благодаря компактным размерам. Сами вставки немного портят внешний вид, качество исполнения нельзя назвать высоким, что придает устройству вид дешевой простенькой поделки, каковой она по факту не является.
Технические характеристики обычные для подобного типа изделий, но в данном случае производитель указал и совместимость с определенным количеством устройств. Это, несомненно, является неплохим маркетинговым решением, учитывая копеечную стоимость переходников.
Комплектация отличная: помимо инструкции, в комплекте переходники, кабель USB-microUSB и кабель с разъёмом для подключения переходников к различным устройствам из списка совместимости.
Инструкция полностью на русском языке.
Управление
Единственный переключатель играет роль включения/отключения устройства. активации фонарика (для этого надо непродолжительное время удерживать кнопку)
Индикатор состояния имеет 4 диода, что весьма относительно показывает процесс работы, но, скорее всего, такая индикация установлена для снижения конечной цены и себестоимости продукта. Во время зарядки/разрядки индикация горит непостоянно, для проверки уровня заряда следует нажимать кнопку. Довольно странным решением является активация работы. Повербанк не включается автоматически при подключении устройства, зарядка начинается только после нажатия переключателя.
Каждый решает свою задачу
ИБП функционально позволяет не прерывать подачу электрической энергии к потребителям даже в те моменты, когда она полностью отсутствует в сети. Это становится возможным благодаря наличию батареи, параметры которой рассчитываются исходя из условий эксплуатации. ИБП бывают промышленного и бытового назначения.
Стабилизаторы выполняют другие функции. Они являются защитниками техники от скачков напряжения. При помощи этих аппаратов происходит преобразование входного нестабильного напряжения в выходное, которое соответствует всем параметрам, необходимым для функционирования техники. Они постоянно контролируются, их отклонения не допускаются автоматикой.
Устройства 3Cott

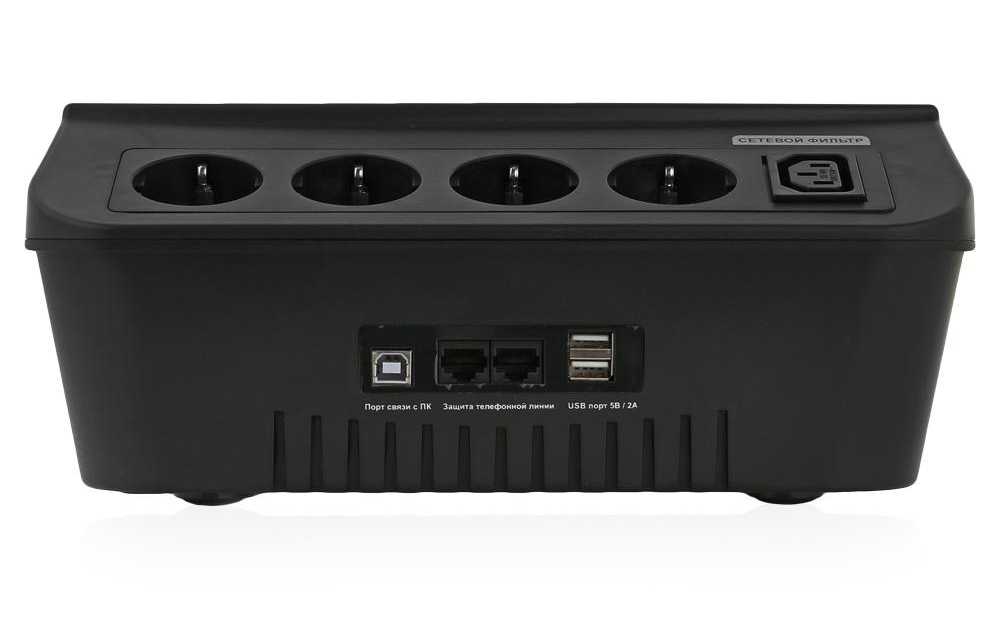

Изделие 3Cott 3C-650-SPB имеет десять розеток, пять из которых питаются от батареи. Если возникает нестандартная ситуация, то в течение 2-5 миллисекунд осуществляется переключение на автономный источник энергии. Этого достаточно для того, чтобы ПК не получил поломку. Встроенная батарея защищена от перезарядки, она необслуживаемая. Имеется возможность ее замены. Данный ИБП обладает мощностью 650 ВА/390 Вт, этого хватит, чтобы на протяжении не менее 10 минут осуществлять питание среднестатистического устройства.
Несмотря на то, что это изделие является напольным, его можно закрепить на стене. Оно оснащено встроенной защитой телефонной линии USB-разъёмом 5 В/2 А для мониторинга работы ИБП посредством компьютера.
Функция Green Mode помогает отслеживать напряжение в сети и не допускает глубокой разрядки батареи. Если возникнет необходимость, ИБП может подать звуковой и световой сигналы.

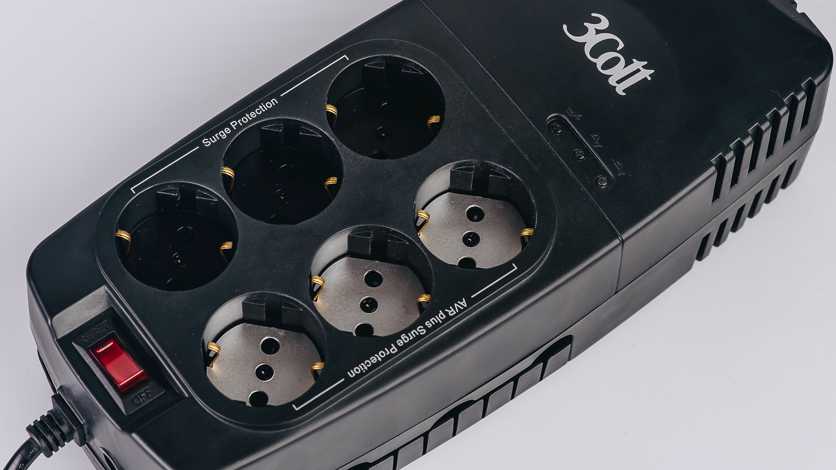

Стабилизатор 3Cott 1200VA-AVR защищает технику от перегрузок, предотвращает случайные всплески и перепады напряжения. Имеется возможность защиты телефонной и интернет-линии RJ11/45. Из шести его розеток, три нужны для сетевой фильтрации, а остальные осуществляют стабилизацию напряжения.
Индикаторы на светодиодах сигнализируют о работоспособности стабилизатора и параметрах сети. Его тоже можно использовать как настенное устройство.
технологии3Cott
технологии3Cott Источник
Это также будет Вам интересно:
- Cryptonica – лучший информационный портал о криптовалюте
- Прогноз курса Ethereum: опасения регулирующих органов по поводу будущего ETH стремительно растет
- Обмен юсдт на российские рубли
- Выбор интернет-казино с минимальным депозитом и невысокими ставками
Тестирование
Более 80 часов тестирования не выявили особенностей работы встроенного преобразователя напряжения. Единственное что пришлось сделать — провести несколько полных циклов заряд/разряд, для приведения встроенных элементов питания в рабочий режим.
бъединенные параллельно для увеличения общей ёмкости 7800 мА⋅ч элементы питания имеют общее среднее напряжение 3.7 В. Следуя маркетинговой политике, большинство производителей указывают именно данные показатели в характеристиках устройства. После преобразования в 5 В показатели изменяются в меньшую сторону приблизительно на 30-50%.
Производитель не указал приблизительную емкость после преобразования. Но по результатам проведенного тестирования, она предсказуемо оказалась ниже 7800 мА⋅ч
Для определения реальной емкости портативных зарядных устройств обычно используется простенькая формула.
(xВ(стандартное среднее напряжение ячейки)*YмА·ч(заявленная емкость))x0.8/zВ(напряжение разряда)= мА⋅ч (реальная емкость) (0.8 – КПД)
Подставим известные значения в формулу расчёта.
3.7 В*7800 мА⋅ч х 0.8/5 В = 4492 мА⋅ч
4492 мА⋅ч вполне соответствует трем зарядкам смартфона , при условии, что он разряжен приблизительно до 10%
Преобразователь повербанка неплохо справляется с работой. Емкости для одновременной зарядки двух потребителей, используемых при тестировании, также предсказуемо хватило на один раз.
Графики разрядки с использованием нагрузки.
Отличные показатели, плавное падение напряжения на протяжении всего разряда и предсказуемый обрыв на критически низких 2,9 В. Емкость из расчета 3,7 В идентична заявленной производителем в пределах небольшой погрешности.
Устройство 3Cott 3C-PB-78CR2L-B
Корпус портативного аккумулятора разбирается довольно легко, пластиковые крышки слегка прихвачены клеем.
«Банка», набранная из трёх 18650 элементов питания производства Samsung ICR18650, 26F, так же зафиксирована в корпусе с помощью прозрачного клея.Несмотря на простую разборку, не рекомендую производить её самостоятельно при отсутствии необходимых навыков, т.к. высок риск повреждения элементов платы.
Отличные элементы питания, несмотря на довольно давний срок разработки/начала производства — зарекомендовали себя с положительной стороны.
Как видно из проведенного тестирования выше, характеристики, указанные на элементе, вполне соответствуют заявленным.
Контроллер преобразователя напряжения выполнен на отдельной плате совместно с контроллером карт-ридера. Контроллер преобразователя не имеет маркировки, поэтому какие-либо технические характеристики и документацию узнать невозможно.
Контроллер карт-ридера ma8125c произведен компанией moai. Из характеристик известно, что поддерживает фактически все современные типы карт памяти, передача данных ведется согласно спецификациям USB 2.0.
Из особенностей данного контроллера в составе карт-ридера на тестируемом экземпляре можно выделить только одно — не работает. Попытки скопировать данные с заведомо рабочей карты памяти не увенчались успехом, несмотря на подключение к трем различным компьютерам с заведомо рабочими портами USB 2.0.
Качество изготовления плат на приемлемом уровне. Пайка вполне аккуратная, но местами текстолит заляпан флюсом.
Защит по низковольтной части преобразователь не имеет, поэтому при коротком замыкании преобразователь выходит из строя. Данный недочет как таковым минусом назвать сложно, т.к. погружать в воду подобные устройства не рекомендуется.
Конструкция и дизайн

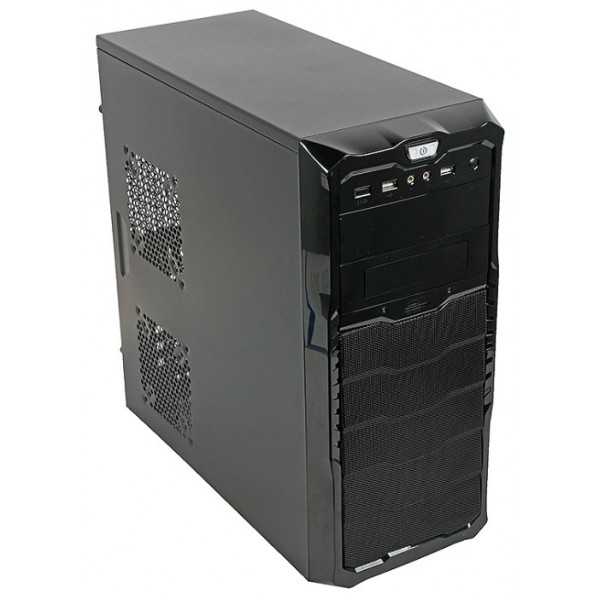

Вопреки сложившимся стереотипам об игровых корпусах, 3Cott MONSTER III сразу задаёт серьёзный тон. Монолитная передняя панель без видимых отверстий и декоративных элементов, острые грани — строгий дизайн не только расширяет потенциальную аудиторию за счёт тех, кто перерос «свистелки и мигалки», но и помогает модели выглядеть дороже, чем она стоит. Правда, от некоторых геймерских решений всё-таки отказываться не стали.
Кнопки и разъёмы вынесены на верхнюю панель. Удобство такого решения зависит от расположения системного блока. Если он под столом, то все нужные элементы управления и интерфейсы будут под рукой. Если же системник стоит рядом с монитором, то для быстрого поиска кнопки включения или USB-порта придётся встать со стула.
Бедой недорогих корпусов часто становится тонкий металл: то вибрации из-за этого возникнут, то деформации в слабых местах. MONSTER III, наоборот, радует солидностью — толщина стали составляет 0,7 мм. Снижению вибрации способствуют и массивные упругие ножки. Но обратной стороной медали стала масса в 5 кг — вместе с комплектующими получается довольно увесистый ящик. Не слишком удачно реализованы и нижние пылевые фильтры: они не имеют магнитных креплений, поэтому при недостаточно аккуратном обращении легко выпадают из пазов.
Назначение новинки ярко проявляется в организации её внутреннего пространства. Здесь всё устроено в соответствии с последними трендами и учётом габаритов современных Hi-End комплектующих. В отличие от большинства недорогих моделей, в 3Cott MONSTER III отсек для блока питания и накопителей переехал в нижнюю часть. Это позволило расчистить место под габаритные видеоускорители, а заодно снизить взаимный нагрев БП и остальных компонентов системы.
Для накопителей есть удобные универсальные салазки с крепёжными отверстиями как под классические 3,5-дюймовые диски, так и под компактный форм-фактор 2,5. Джунгли из кабелей владельцу MONSTER III тоже не грозят. Конструкция предусматривает их прокладку между правой (если смотреть с лицевой стороны) стенкой и шасси материнской платы. Кроме чисто эстетического эффекта, это обеспечивает и лучшую циркуляцию воздуха внутри корпуса. Чтобы климат системного блока был ещё благоприятнее, выделены места для установки трёх фронтальных, двух верхних и одного тыльного вентилятора. Все крепления позволяют ставить кулеры как на 120, так и на 140 мм, за исключением передней части — там возможен монтаж лишь 120-мм моделей.
Заключение
Компания 3Cott основана в 2006 году группой талантливых инженеров с опытом работы в IT индустрии более 15 лет. На сегодняшний день 3Cott — производитель высокотехнологичных продуктов, со штаб квартирой в Гон-Конге и производством в Гинджоу. 3Cott производит компьютерные компоненты (корпуса, блоки питания, системы охлаждения), аксессуары к цифровой технике, мультимедиа. Цель компании – стремление предоставить клиентам высокотехнологичные и качественные продукты. Благодаря уникальным функциям, успешно конкурирующим во многих сегментах рынка.
Команда разработчиков 3Cott обладает уникальным опытом в разработке hi-tech и мультимедиа продуктов. Компания привлекает ведущих дизайнеров для разработки продукции, чтобы она была более востребована покупателями.
Каждый продукт проходит 100% контроль функционирования и внешнего вида.
