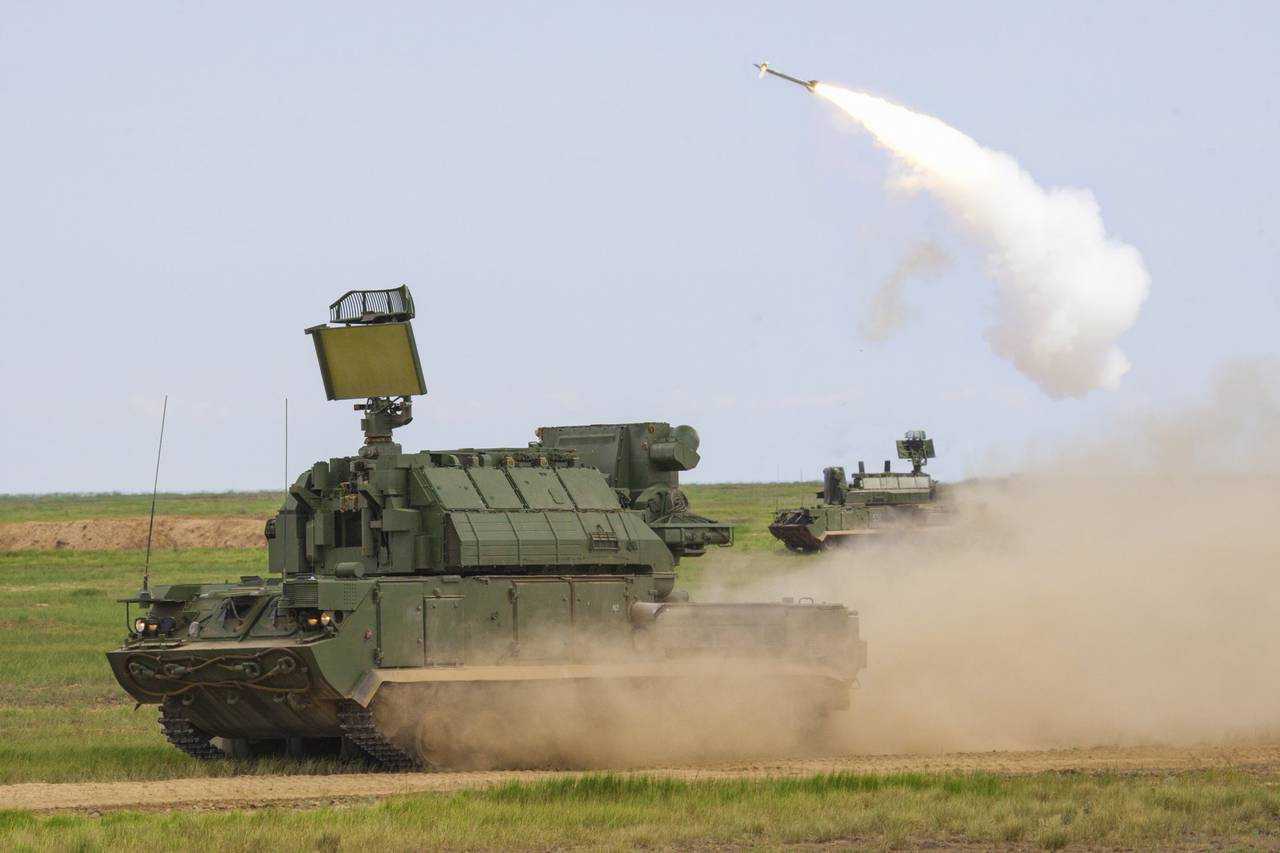

Устройство ЗРК «Тор-М2У»

«Тор-М2У» — тактический ЗРК нового поколения, предназначенный для защиты воинских частей, а также объектов промышленности и инфраструктуры от ударов с воздуха. Он эффективен против высокоточного оружия, беспилотных летательных аппаратов, крылатых ракет, современных самолетов и вертолетов.

«Тор-М2У» может обнаруживать одновременно более 40 целей, определять самые опасные из них, одновременно вести огонь по четырем из них. Его можно использовать для борьбы с массированными атаками современных средств воздушного нападения. Технические характеристики зенитных ракет комплекса позволяют эффективно бороться против малоразмерных и высокоманевренных целей. «Тор-М2У» может успешно работать в составе системы ПВО, но может применяться и автономно.

На каждой машине установлена станция обнаружения целей (СОЦ), станция наведения и сопровождения ракет и целей, система навигации и привязки к местности, автономная система для электрического питания и восемь зенитных ракет в двух пусковых контейнерах.

Станция обнаружения целей, установленная на комплексе «Тор-М2У», работает в сантиметровом диапазоне волн, оснащена системой распознавания «свой — чужой», обеспечивает работу комплекса во время движения. Система имеет высокую степень защищенности от помех, может обнаруживать более 40 целей на расстоянии до 32 километров. Из них выделяются десять наиболее опасных, которые выдаются на монитор командиру машины. То есть, машина сама подсказывает экипажу очередность обстрела воздушных целей. Основным отличием «Тор-М2» от «Тор-М1» является модернизация станции обнаружения целей. Модернизированная станция может обнаруживать цели с малой площадью рассеивания (ЭПР), то есть, летательные аппараты, созданные с использованием технологии «стелс». Кроме того, СОЦ на «Тор-М2» имеет более высокий уровень помехозащищенности, чем на своем предшественнике.

РЛС сопровождения ракет и целей может сопровождать сразу четыре воздушных объекта и наводить на них шесть зенитных ракет. В конструкции этой РЛС использована пассивная фазированная антенная решетка с высокой степенью защиты от радиоэлектронных помех. Она также работает в сантиметровом волновом диапазоне. В комплекс сопровождения целей также входят оптоэлектронные средства сопровождения воздушных объектов. Обычно их применяют при слишком высоком уровне помех.

Каждый комплекс оборудован системами навигации и привязки к местности, а также специальной системой связи.

Зенитно-ракетный комплекс «Тор-М2У» вооружен 8 зенитными управляемыми ракетами (ЗУР) 9М331, разработанными в МКБ «Факел». Ракеты этого конструкторского бюро стоят на всех машинах семейства «Тор».

9М331 представляет собой одноступенчатую твердотопливную ракету, созданную по аэродинамической схеме «утка». После старта ракета выбрасывается из контейнера специальной катапультой со скоростью 25 м/с, на высоте двадцати метров включаются маршевые двигатели, которые могут разогнать ракету до скорости 700-800 м/с на дистанции в полтора километра. Наведение ракеты на цель начинается на дистанции 250 метров. Боевая часть ракеты – осколочно-фугасного типа.

Ракета оборудована складными крыльями, которые раскладываются сразу после старта. На ней установлен активный радиовзрыватель, 9М331 может самоликвидироваться автоматически или по сигналу оператора.

Восемь ракет находятся в двух транспортно-пусковых контейнерах 9Я281. Антенные комплексы и пусковые устройства образовывают единый комплекс, который вращается на 360 градусов. Каждая ракета оборудована катапультой, старт – вертикальный. После старта происходит отклонение ракеты в необходимую сторону и под нужным углом. Достигается это с помощью специального газогенератора, сопла которого находятся у основания аэродинамических рулей. Величина отклонения заносится оператором в автопилот ракеты.

В состав комплекса входит несколько обслуживающих машин. Заряжающая машина на базе автомобиля «Урал-4320» имеет один боекомплект (восемь ракет), оснащена погрузочными устройствами (краном со специальным манипулятором).
С его помощью извлекаются пустые пусковые контейнеры и устанавливаются новые. Процесс перезарядки занимает восемнадцать минут.

Есть и другие типы заряжающих машин. Также существуют машины технического обслуживания четырех и шестнадцати ЗРК «Тор-М2У».

История создания ЗРК «Тор-М2У»

Создание тактического ЗРК начались в 1975 году после выхода соответствующего постановления Совмина СССР. Разработка велась в Научно-исследовательском электромеханическом институте. Именно здесь создавались такие знаменитые комплексы, как ЗРК «Оса», «Круг». В 1976 году на свет появился эскизный проект нового зенитного комплекса. Параллельно шли работы над созданием модификации для военно-морского флота (ЗРК «Кинжал»). В 1986 году комплекс был принят на вооружение, началось его серийное производство. Он получил название «Тор».

Почти сразу после принятия комплекса на вооружение началась его модернизация. Уже в 1989 году стартовали испытания машины, получившей индекс «Тор-М1». В 1991 году ее приняли на вооружение.

От базовой модели она отличалась наличием второго целевого канала и более эффективной боевой частью ракеты. Ракеты разместили в специальных алюминиевых транспортно-пусковых контейнерах. На машину была установлена новая бортовая вычислительная система, станция обнаружения «Тор-М1»стала более эффективной и более защищенной от помех. Экипаж комплекса «Тор-М1» сократили до трех человек.

Были созданы колесная, гусеничная, буксируемая и стационарная модификации комплекса «Тор-М1». Самой совершенной является модификация «Тор-М1-2У», поступившая в войска в 2012 году.

Одновременно шли работы над еще более совершенным комплексом – «Тор-2М», машиной нового поколения, особо эффективной при отражении массированных воздушных атак в условиях радиоэлектронного противодействия. В 2012 году на вооружение был принят «Тор-М2У», по некоторым своим характеристикам аналогов в мире он не имеет.

В 2019 году на Ижевском электромеханическом заводе «Купол» начали серийно выпускать два новых комплекса — ЗРК «Тор-М2У» и «Тор-М2Э(К)» для поставок на экспорт. Разница между ними невелика: «Тор-М2Э(К)» имеет колесное шасси, а «Тор-М2У» — гусеничное.

Зенитно-ракетный комплекс «Тор-М2У» участвовал в параде на Красной площади, а в 2017 году его уже начали осваивать в частях ПВО. Планируется, что «Тор-М2У» полностью заменят давно устаревшие ЗРК «Оса». Правда, сроки этой замены неизвестны.

Сейчас ведутся работы над модульным вариантом комплекса («Тор-М2КМ»). По своим характеристикам он не будет уступать другим модификациям, но при этом его можно будет установить на любую гусеничную или колесную машину.

Технические характеристики

Тор имеет следующие характеристики своих составляющих.

Боевая машина 9А330

Вес – 32 тонны.
Мощность мотора – 800 л. с.
Скорость по асфальтовому покрытию – 65 км/час.
Крутизна преодолимого подъема – 35 градусов.
Допустимый брод и ров, соответственно – 1 м и 2 м.
Клиренс – 450 мм.
Экипаж состоит из четырех человек.

Зенитная установка обладает такими данными.

ЗУР 9М330
Вес – 165 кг.
Длина – 2890 мм.
Диаметр – 230 мм.
Длина размаха крыла ракеты – 650 мм.
Возможная дистанция стрельб – 0,5 м — 12 км.
Скорость при полете ракеты – 2520 км/час.

При помощи боевой установки возможно поразить цель, находящейся в диапазоне от 0,5 до 12 км, находящейся на высоте от 10 м до 6000 м и летящей со скоростью 700 м/сек. ЗРК Тор занимает боевую позицию при переходе из походного в боевое положение в течении трех минут. Ракета в момент старта при помощи катапульты выкидывается из контейнера, после чего происходит расклад крыльев. Необходимый угол полета к установленной цели устанавливается газогенератором, который при получении информации перекрывает требуемые газоотводные каналы. После двадцати метров полета происходит запуск двигателя. Запущенная ракета набирает скорость 800 м/сек на полуторакилометровой высоте. Система навигационного устройства, направленную на поражаемую цель начинает свою работу пройдя дистанцию 250 метров. Взрыватель срабатывает при обработке полученных данных по мере сближения с уничтожаемым объектом.

class=»eliadunit»>

Устройство ЗРК «Тор-М2У»

Каждый комплекс оборудован системами навигации и привязки к местности, а также специальной системой связи.

В состав комплекса входит несколько обслуживающих машин. Заряжающая машина на базе автомобиля «Урал-4320» имеет один боекомплект (восемь ракет), оснащена погрузочными устройствами (краном со специальным манипулятором). С его помощью извлекаются пустые пусковые контейнеры и устанавливаются новые. Процесс перезарядки занимает восемнадцать минут.

Описание конструкции

Основным режимом работы комплекса «Тор» является отдельная работа каждой батареи, однако имеется и режим централизованного управления начальником ПВО дивизии или командира зенитно-ракетного полка. Вероятность поражения одной ракетой цели типа «самолёт» составляет от 30 до 77 %, вертолёты поражаются с вероятностью 50—88 %, беспилотные летательные аппараты — 85—95 %. Обеспечивает защиту от целей, перемещающихся на скоростях до 700 м/с, на удалённости от 0,5 до 12 км и на высотах от 10 м до 6 км. Перевод из походного в боевое положение занимает до 3 минут. Время реакции комплекса — 8—12 секунд.

Современное оружие ПВО

Тор-М2У, созданный, как и его предшественники для безопасности военных и промышленных объектов от воздушных угроз, показал свою эффективность в противостоянии самым высокоточным образцам современного оружия, крылатым ракетам, современным средствам военной авиации.

Многозадачный ракетный комплекс Тор-М2У способен определять сразу больше 40 целевых объектов, распознавать наиболее опасные и вести огонь одновременно по четырем из них. Комплекс эффективен при массированных воздушных атаках. Специфика конструкции позволяет М2У противостоять высокоманевренным и малоразмерным целям. Комплекс применяется в качестве компоненты общей системы ПВО, но также может выполнять боевые задачи в автономном режиме.

Модификации ЗРК

Система «Тор» уже трижды подвергалась глубокому усовершенствованию – сперва в 1991 году до «Тор-М1», позже в 2009 – до «Тор-М2У», а после в 2016 году комплекс модернизировали до уровня «Тор-М2». Каждая такая волна улучшений существенно повышала ТТХ вооружения, делая его значительно лучше предшественников.

Так, «Тор-М1» (9К331) имеет модификации:

«Тор-М1Т» (комплектуется в трех вариантах шасси),
«Тор-М1ТА» (колесное шасси на базе Урал-5323),
«Тор-М1ТВ» (буксируемый),
«Тор-М1ТС» (стационарный),
«Тор-М1-2У» (модернизированный).

«Тор-М2» имеет модификации:

«Тор-М2Э» (9К332МЭ) — шасси гусеничное,
«Тор-М2К» (9К332МК) — шасси колесное,
«Тор-М2ДТ» (9K331МДТ) — для эксплуатации в особых условиях (арктический),
«Тор-М2КМ» (9К331МКМ) — модульный вариант.

Кроме того, отдельным кластером можно считать морскую версию ЗРК «Тор» — зенитный комплекс «Кинжал», оснащенный ракетой типа 9М330-2.

6. Состав

Боевая машина 9А330. Основа ЗПРК – это боевая машина. Она оборудована станциями наведения и обнаружения целей, пусковой установкой, электронно-вычислительной машиной, системой навигации и топопривязки, стартовой автоматики, системой жизнеобеспечения и газотурбинным агрегатом. Все эти составляющие монтируются на гусеничное шасси «Объект 355». Ракеты 9М330 запускаются вертикально в целях безопасности от попадания осколков бомб и снарядов и неблагоприятной погоды.
Станция обнаружения целей. Когерентно-импульсная РЛС панорамного обзора ищет воздушные цели, а затем определяет их координаты. Присутствует система «свой-чужой». Функционирует в сантиметровом диапазоне с частным управлением по углу места лучом. Его обзор может производиться тремя лучами одновременно, их очередь определяется по ЭВМ.
Вся необходимая информация о цели появляется на индикаторе командира БМ. Если есть значительные помехи, то проблемный участок обзора может бланкироваться, и затем с применением ручных съема координат и наложения маркера в компьютер вводятся координаты. Набольшие ошибки в процессе идентификации координат не могут быть больше половины разрешающей способности станции обнаружения целей. Возможность обнаружения, к примеру, самолета F-15, пролетающего на расстоянии 25-27 км и высоте от 30 до 6000 метров равняется 80%. В целях оперативного нахождения целей действует защита от противорадиолокационных ракет.
Станция наведения. Когерентно-импульсная РЛС применяется в обнаружении и последующем автосопровождении цели по трем координатам посредством моноимпульсного метода, и наведения до двух ракет на цель после запуска. Функционирует в сантиметровом диапазоне. Ее конструкция – это фазированная малоэлементная антенная решетка. С помощью передатчика антенной решетки команды наведения приходят на борт и в то же время определяются координаты цели и нацеленных на нее ракет.
ЗУР 9М330. Зенитные управляемые ракеты 9М330 находятся в пусковом контейнере. Пусковое и антенное устройства представляют собой единую конструкцию, вращение ее происходит по вертикали. Данная модификация изготовлена по схеме «утка». Когда происходит старт, ракеты вылетают с помощью катапульты, после чего раскрываются складные крылья. С той целью, чтобы ракета была направлена на заданный угол, в машине имеется газогенератор. На дальности 250 метров срабатывает режим командного наведения. Пропорционально скорости сближения для оптимального уничтожения на ракеты передается информация о задержке взрывателя. На малой высоте возможно срабатывание взрывателя при прикосновении с целью и селекция поверхности. Ракеты оборудованы твердотопливным двигателем.

История создания

Работы по созданию дивизионного автономного самоходного ЗРК «Тор» начались в НИЭМИ в соответствии с Постановлением ЦК КПСС и СМ СССР, от 4 февраля 1975 года. Научно-исследовательская работа (НИР) по заданной тематике исследований носила кодовое название «Тор» (заказ 038). Ответственным исполнителем от головной организации был назначен И. М. Дризе. В 1975 году было выдано тактико-техническое задание, а в 1976 году — защищён эскизно-технический проект. Главный конструктор ЗРС «Тор» — В. П. Ефремов. Комплекс принят на вооружение 19 марта 1986 года.

Задействованные структуры

В разработке и производстве комплексов «Тор» были задействованы следующие структуры:

Комплекс в целом — Научно-исследовательский электромеханический институт, Москва (разработка);Машиностроительный завод имени М. И. Калинина, Свердловск, Свердловская обл. (производство),Марийский машиностроительный завод, Йошкар-Ола, Марийская АССР (производство);
Боевая машина — Ижевский электромеханический завод, Ижевск, Удмуртская АССР (производство);
Ракета — МКБ «Факел», Химки, Московская обл. (разработка);
Бортовая аппаратура ракет — Ижевский электромеханический завод, Ижевск, Удмуртская АССР (производство);
Пусковая установка и транспортно-заряжающая машина — Государственное конструкторское бюро компрессорного машиностроения, Свердловск, Свердловская обл. (разработка);
Гусеничное шасси — Мытищинский машиностроительный завод, Мытищи, Московская обл. (производство);
Приводы — ВНИИ «Сигнал», Ковров, Владимирская обл. (разработка); Люберецкий завод сельскохозяйственного машиностроения им. А. В. Ухтомского, Люберцы, Московская обл. (производство);
Системы ближней локации — Научно-исследовательский институт электронных приборов, Новосибирск, Новосибирская обл. (разработка);
Работы по монтажу, настройке, проведению испытаний и вводу в эксплуатацию стационарных объектов для полигонных испытаний комплекса — Строительно-монтажное управление № 304, Кунцево, Московская обл. (строительство).
Гусеничный тягач — Минский тракторный завод, Минск, Белорусская ССР (разработка/производство);

От самолета до беспилотника

Подтверждение тому информация — регулярные сводки Минобороны РФ. Так, в середине мая сообщалось, что только одна батарея комплексов «Тор-М2» в зоне своей ответственности уничтожила два ударных вертолета вооруженных сил Украины (ВСУ), а также более 90 беспилотных летательных аппаратов различного назначения, в том числе десять беспилотников «Байрактар-ТБ2». Что и говорить, коэффициент полезного действия более чем убедительный.

mil.ru

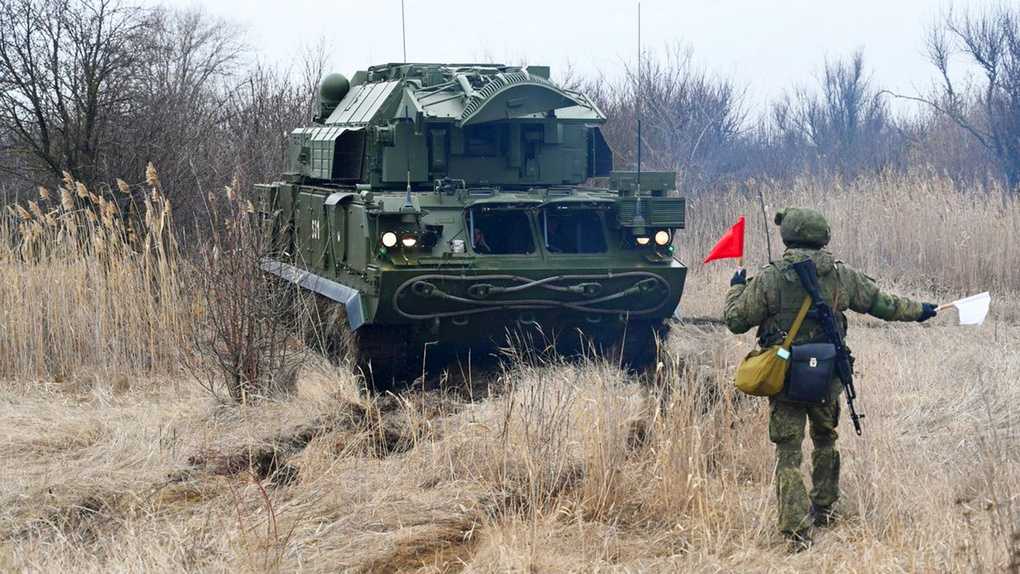

Скорость и скрытность позволяют «Тору» неожиданно поражать цели.

В войсках комплекс хорошо известен: как-никак «Тор» появился ещё в советский период, в 1983 году, тогда же начались его испытания. На доработку и достижение необходимых тактико-технических характеристик ушло ещё три года. В частности, в числе предъявляемых заказчиком требований значилась не только борьба с самолетами и вертолетами противника, но и крылатыми ракетами, управляемыми авиабомбами. Кроме того, требовалось создать соответствующую эффективную систему радиолокации, способную своевременно выявлять и вести цели, преодолевать помехи.

Наконец в 1986 году ЗРК 9К330 «Тор» был принят на вооружение и начал поступать в войска. В зенитно-ракетном полку Сухопутных войск по четыре батареи, в каждой из которых по четыре 9К330 «Тор». Машины выпускались на гусеничном ходу, чтобы двигаться в общей колонне танков и БМП, обеспечивая прикрытие на марше.

Появление модернизированной системы «Тор» — ЗРК «Тор-М1»

В тот же год, когда зенитно-ракетный комплекс 9К330 был принят на вооружение армии СССР, началась разработка более совершенного образца, который должен был стать глубокой модернизацией «Тора» первой модели. Новинка, которую назвали 9К331 «Тор-М1», должна была превосходить все ТТХ своего предшественника, за счёт применения новейших разработок и использования новых систем и узлов. Разработкой модели занимались те же организации, которые сделали первую модель «Тора».

Основные изменения новой модели «Тора» заключаются в следующем:

Была обновлена боевая машина, которая получила обозначение 9А331. Данная машина получила новые системы, а старые были заменены на более современные. ЭВМ тоже была заменена на более мощный компьютер, который отличался более высокой скоростью принятия решений, имел 2 канала и защиту от ложных целей;
Станция обнаружения целей также подверглась глубокой модернизации. Она получила 3-х канальную систему обработки сигналов. Если брать систему в целом, то она стала более защищённой от помех, чем станция модели 9К330;
Станция наведения была также глубоко модернизирована. Её «научили» определять новые типы зондирующего сигнала. В результате модернизации, станция наведения смогла обнаруживать зависающие вертолёты. К визиру добавили автомат, который сопровождал цели;
Одним из главных пунктов модернизации новой системы стал новый ракетный модуль, состоящий из контейнера с четырьмя ячейками ракет. Вес данного модуля составлял 936 кг, и он возился на специальных транспортных машинах. На новой машине ЗРК «Тор-М1» предусмотрено место для двух модулей. Данное нововведение позволило не только упростить эксплуатацию комплекса, но и уменьшить время его перезарядки почти в два раза;
Также новый комплекс получил модернизированные ракеты. Новые ракеты могли использоваться как более старыми модификациями «Тора», так и новыми. Отличия новых ракет было только в более мощном заряде боевой части.

Испытания ЗРК «Тор-М1» были начаты в 1989 году. Несмотря на сложную политическую обстановку в стране (развал СССР), испытания прошли успешно, и комплекс 9К331 был принят на вооружение в 1991 году. По понятным причинам серийное производство в это время шло очень медленно.

Испытания «Тор-М1» показали, что боевые качества новой модификации ЗРК улучшились только по двум пунктам:

Появилась возможность обстрела сразу двух целей;
Сократилось время реагирования системы на цели (всего на 1-2 секунды).

Кроме модели 9К331 «Тор-М1», существовало еще несколько модификаций данной модели:

«Тор-М1ТА» строилась на базе шасси грузовых авто;
«Тор-М1Б» мог размещаться на прицепах;
«Тор-М1ТС» являлся неподвижной зенитной системой.

Тактико-технические характеристики ЗРК 9К331 Тор-М1

– Разработчик: Алмаз-Антей- Годы разработки: с 1972 по 1983- Годы производства: с 1983- Годы эксплуатации: с 1986

– Экипаж, чел.: 4 (9А330). 3 (9А331)

Вес ЗРК 9К331 Тор-М1

– Боевая масса, т: 32

Габаритные размеры ЗРК 9К331 Тор-М1

– База, мм: 5055- Клиренс, мм: 450

Вооружение ЗРК 9К331 Тор-М1

– 8 х ЗУР 9М330

Дальность поражения ЗРК 9К331 Тор-М1

– Дальность стрельбы системы, км: 12 (макс.), 1,5 (мин.)- Высота поражаемых целей: 6 км (макс.), 10м (мин.)- Максимальная скорость поражаемых целей, м/с: 700- Время реакции ЗРК, сек: 9,4 (с короткой остановки), 7,4 (с позиции)
